气动试压泵机械圆盘式记录仪

来源:达凯思机械    作者:达凯思   时间:2015-01-10 16:51:40

气动试压泵

气动试压泵 气动试压泵气动试压泵

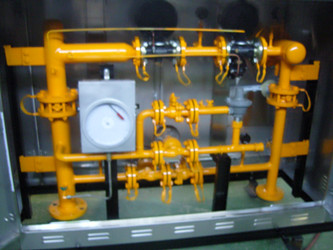

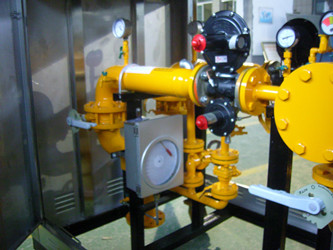

 机械圆盘式记录仪试压泵

    我公司专业生产专业试压泵厂家,拥有15年的研发制造生产经验。可以专业定制不同压力流量的打压泵。氮气(空气)气密封试压设备最高压力达到160MPa,占据国内最高水平。


机械圆盘式记录仪试压泵 中型圆图记录仪说明书:

一、概述:

中型圆图自动平衡记录仪用引进的先进技术巧妙运用于本仪表,从而使仪表具有极高的价格性能比。本仪表具有结构简单、灵敏度高、记录稳定、维修方便等特点。该产品是我们根据冶金、电炉、热处理、食品加工等 行业的特点,专门研制开发的产品。在仪表的心脏部分(平衡用滑线电阻) ,本产品采用了导电塑料电位器,提高了分辨率,使用寿命比贵金属绕线式高十倍以上,代替了传统圆图的多齿轮传动结构,减少了仪表构件,从而提高了仪表的可靠性。产品采用高新光电集成电路技术,来控制报警系统,具有独立报警、报警精度高、仪表重量轻等诸多特点、优点。

二、主要技术参数:

1.指示精度:±0.5%

2.记录精度:±1%

3.控制精度:±0.5%

4.设定范围:0~100%(两组)

5.行程时间:≤5S

6.指示不灵敏区:±0.25%

7.标尺刻度长:550mm

8.记录有效宽度:87.5mm

9.记录走纸速度:24 小时/周

10.输出接点容量:交流 220V1A(交流无感负载)

直流 28V2A (纯阻负载)

11.工作环境:温度 0~50℃ 相对湿度≤90%

12.电源电压:220V±10% 50Hz±5%

13.消耗功率:≤20VA

14.仪表重量:8kg

15.外形尺寸:288×288×200

16.开孔尺寸:260×260

三、型号规格:

可定做根据用户技术要求单笔连续记录 有电接点设定

四、仪表报警的设定及外部接线:

A、设定方法

旋动定值旋钮,红指针在记录纸上滑动,根据红指针在记录纸上指示的刻度,即为需要的控制位置。当仪表记

录指针运行高于红指针时,红灯亮,仪表控制接点断开。反之,当仪表记录指针运行低于红指针时,黄灯亮,仪表控制接点闭合。

下限报警设定,按住面板指示的下限设定按钮,旋动下限调节旋钮,此时仪表黑指针会根据下限调节旋钮的转

动而转动。根据仪表黑指针在刻度盘上指示的刻度,即为需要的控制位置。当仪表黑指针运行低于控制位置时,绿灯亮,仪表控制接点闭合。反之,绿灯不亮,仪表控制接点断开。

B、控制电接点外部接线

仪表工作正常情况下,①③常闭、①②常开。上限设定,当仪表记录指针高于红指针时①③断开、①②接通。

下限设定,当仪表黑指针高于设定点时①③断开、①②接通。用户可以根据自己的实际情况进行选择。

上限电接点 下限电接点

注意: 1、3接线相当于电源开关,不能接相中.



五、仪表的安装:

仪表属于精密仪器,安装地点建议应具有良好的使用环境、光线亮点、清洁的环境,符合仪表技术条件的温度

和湿度。应该安装在机械震动小、腐蚀气体少的场所。安装仪表的附近不应有产生强磁场的设备。

六、仪表的使用:

根据接线图接好线,并检查仪表接线完好,打开仪表表门,打开电源,指示灯指示,仪表就可以正常使用。

七、仪表的维护:

仪表是较精密的仪器,需对它维护保养,平时不使用时,希望把记录笔取下,经常断电的使用单位通电时,一

定要把电源开关关上,使用时再打开电源开关,以免损坏仪表的器件。

九、仪表的维修、订货:

订货时请告知仪表的使用的温度和分度号。仪表需要维修时,请告知仪表的不正常的现象或把仪表发回本厂。
