产品知识 >> 思凯达QY160-J双记录仪气动试压泵技术参数及使用维护

思凯达QY160-J双记录仪气动试压泵技术参数及使用维护

来源:达凯思机械    作者:达凯思   时间:2018-08-04 16:18:45

QY160-J双记录仪气动试压泵技术参数:

1气动试压泵技术参数

型号:QY160-J

额定压力:160 MPa

气源调定压力:0.7-1.0 MPa

适应温度:0-50

重量:300kg

2气动试压泵为双连气动压力泵,由低端压力泵和高端压力泵组成,

低端压力泵比值为151,高端压力泵比值为1236

  3、试压泵装置配备手推装置。

  4、试压泵装置配备的小车能满足沙石路面。

  5气动试压泵为移动式结构,在工作状态有固定及平衡装置,并且满足运输的需要。

  6、各压力泵有独立的控制开关,运行工作速度方便可调,且能够完全切断压力泵的工作气源。低端压力泵独立工作时,可通过高端压力泵的通路输出压力,各压力泵输出端均设有单向阀,各输出口装有截止阀,防止压力回返。高压管路中的单向阀及截止阀应能方便更换。

  7、气动压力泵气源出入端应装有带减压阀的分水滤气器及油雾器,规格应与气动压力泵匹配。进水口设有水路过滤器,且能方便更换、清洗。

  8、气动试压泵压力系统应有压力表,压力表额定压力为200MPa为内MPaPSI

  9、气动试压泵设有圆盘记录仪的工作安放位置,圆盘记录仪的单位为:PSI,记录仪与压力传感器的接口相互匹配,连接方便可靠。

  10、气动试压泵设有数显记录仪的工作安放位置,数显记录仪的单位可调节,记录仪与压力传感器的接口相互匹配,连接方便可靠。

  11、气动试压泵排量:气动试压泵调压阀输出气压为0.7MPa时,低端压力泵(151)单泵工作时空载排量为12.7-15L/min左右,2.8MPa负载排量为10.85L/min左右.

  12、气动试压泵设有水箱,进出水口应与水源接口连接。

重要注意事项:

  高压截止阀为锥形阀针,关闭力不能大于18Nm。在升压过程,截止阀如有渗漏,正确的操作应是卸压后再重新关闭。避免用力过大而至损坏阀芯,缩短该阀使用寿命。

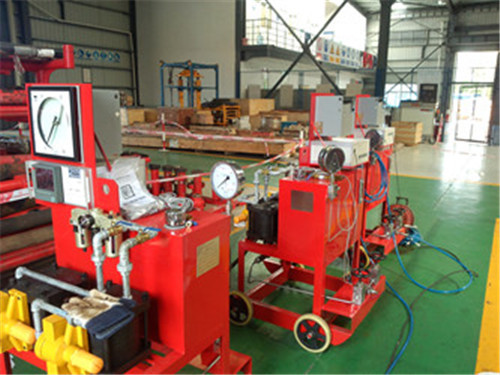

带双记录仪的QY160-J型气动试压泵,图片仅供参考具体请以到货实物为准



双记录仪气动试压泵

中型圆图记录仪图片,图片仅供参考具体请以实物为准。中型圆图自动平衡记录仪

 技术巧妙运用于本仪表,从而使仪表具有极高的价格性能比。本仪表具有结构简单、灵敏度高、记录稳定、维修方便等特点。该产品是我们根据冶金、电炉、热处理、食品加工等。行业的特点,专门研制开发的产品。在仪表的心脏部分(平衡用滑线电阻) ,本产品采用了导电塑料电位器,提高了分辨率,使用寿命比贵金属绕线式高十倍以上,代替了传统圆图的多齿轮传动结构,减少了仪表构件,从而提高了仪表的可靠性。产品采用高新光电集成电路技术,来控制报警系统,具有独立报警、报警精度高、仪表重量轻等诸多特点、优点。

二、主要技术参数:

  1.指示精度:±0.5%

  2.记录精度:±1%

  3.控制精度:±0.5%

  4.设定范围:0100%(两组)

  5.行程时间:≤5S

  6.指示不灵敏区:±0.25%

  7.标尺刻度长:550mm

  8.记录有效宽度:87.5mm

  9.记录走纸速度:24 小时/

  10.输出接点容量:交流 220V1A(交流无感负载)

直流 28V2A (纯阻负载)

  11.工作环境:温度 050 相对湿度≤90

  12.电源电压:220V±10 50Hz±5

  13.消耗功率:≤20VA

  14.仪表重量:8kg

  15.外形尺寸:288×288×200

  16.开孔尺寸:260×260

三、型号规格:

  可定做根据用户技术要求,单笔连续记录 有电接点设定

四、仪表报警的设定及外部接线:

A、设定方法

  旋动定值旋钮,红指针在记录纸上滑动,根据红指针在记录纸上指示的刻度,即为需要的控制位置。当仪表记录指针运行高于红指针时,红灯亮,仪表控制接点断开。反之,当仪表记录指针运行低于红指针时,黄灯亮,仪表控制接点闭合。下限报警设定,按住面板指示的下限设定按钮,旋动下限调节旋钮,此时仪表黑指针会根据下限调节旋钮的转动而转动。根据仪表黑指针在刻度盘上指示的刻度,即为需要的控制位置。当仪表黑指针运行低于控制位置时,绿灯亮,仪表控制接点闭合。反之,绿灯不亮,仪表控制接点断开。

B、控制电接点外部接线

  仪表工作正常情况下,①③常闭、①②常开。上限设定,当仪表记录指针高于红指针时①③断开、①②接通。下限设定,当仪表黑指针高于设定点时①③断开、①②接通。用户可以根据自己的实际情况进行选择。上限电接点 下限电接点,注意: 13接线相当于电源开关,不能接相中.

  仪表属于精密仪器,安装地点建议应具有良好的使用环境、光线亮点、清洁的环境,符合仪表技术条件的温度和湿度。应该安装在机械震动小、腐蚀气体少的场所。安装仪表的附近不应有产生强磁场的设备。

七、仪表的使用:

 接线图接好线,并检查仪表接线完好,打开仪表表门,打开电源,指示灯指示,仪表就可以正常使用。

八、仪表的维护:

  仪表是较精密的仪器,需对它维护保养,平时不使用时,希望把记录笔取下,经常断电的使用单位通电时,一定要把电源开关关上,使用时再打开电源开关,以免损坏仪表的器件。

九、仪表的维修、订货:

  订货时请告知仪表的使用的温度和分度号。仪表需要

  维修时,请告知仪表的不正常的现象或把仪表发回本厂。

  机械圆盘记录仪:量程与记录纸需要订做,但是只能打印圆盘纸而不能打印曲线及报表。

  数显记录仪七寸(彩屏),AC220V电源,接入压力传感器信号;

  采集的压力数据直连电脑通过计算机上位机软件读取数据,也可通过U盘导出导入计算机,

  微型打印机(针式),可通过计算机上位机软件直连打印机打印A4纸报表;

  压力传感器:精度为满量程FS0.1%DC24V4-20MA,量程0-160MPa

  仪表工具箱:安装记录仪与打印机等,标配;

  便携式机箱:安放仪表工具箱及备件;

  仪表电源线:一套;

  压力信号线:一套;

  8G高速U盘:一个;

电动试压泵计算机上位机管理软件:光盘一张。

便携式试压泵记录仪压力采集系统具有以下功能:

  1、在压力试验过程中,可以显示实时压力数值和实时压力曲线,自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机,或通过U盘导出数据到计算机等功能。

  2、数显试压泵记录仪压力采集系统可随时通过数据线直连到计算机(笔记本电脑)上,通过计算机后台软件实时观察试验情况及压力数值和压力曲线,并可通过计算机导入数据随时打印试验报表,试验报表格式电子档可任意随时编辑。 计算机(笔记本电脑)由客户自行提供。

  3、远程控制:便携式试压泵记录仪压力采集系统通过压力传感器数据线与试压泵相连,可以进行延长从而实现远程控制安全试压的目的!

  4、设备的安装调试由供方技术人员7X24小时电话指导。如电话指导不能完成安装调试,双方协议供方酌情收取安装技术人员差旅费用后,我公司可立即派人到需方进行安装调试。
