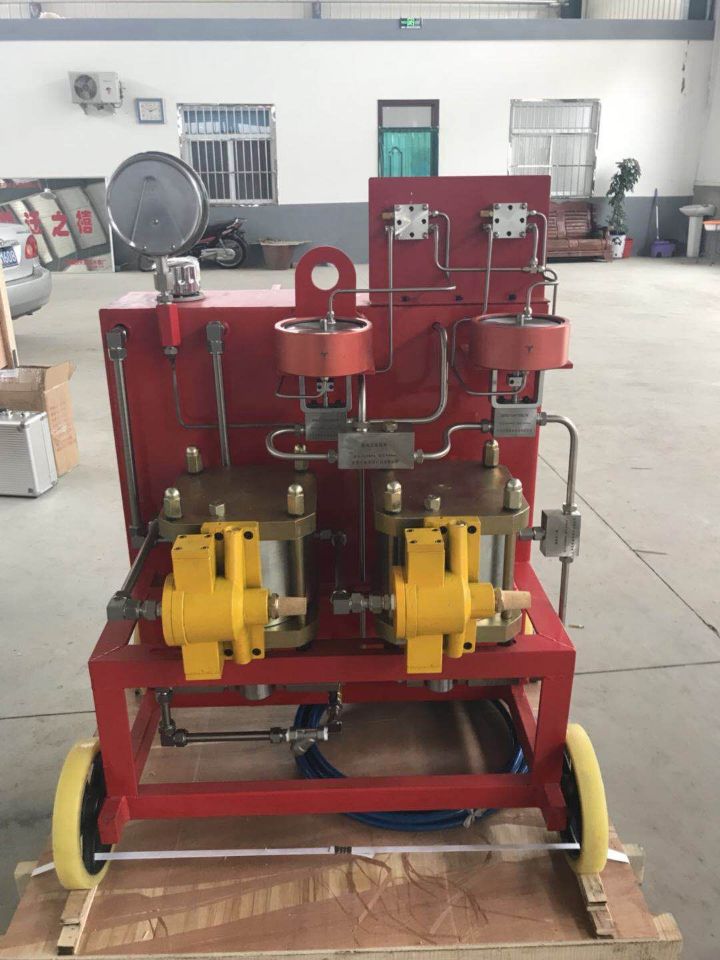

LYQ105LA-J气动试压泵技术协议
经过甲乙双方友好协商,就乙方购置甲方LYQ105LA-J气动试压泵达成如下技术协议:
1.系统性能
a.系统工作压力:105MPa;
b.额定气源压力:0.8MPa
c.气动试压泵具有外部吸液接口
d.系统两路输出,可同时对两个被试件试压
2. 系统主要有以下部件组成:
(1)一个气液比为1:50的气动泵作为低压气动泵,输出压力40MPa, 排量143mL/冲程。该气动泵配一个安全阀。
(2)一个气液比为1:130的气动泵高压气动泵,该气泵与1:50气动泵并联,工作压力可达105MPa,排量56mL/冲程。该气动泵配一个安全阀。
(3)两路输出,每路主要包括以下元件:
a)两个超高压截止阀,工作压力可达140MPa,用于系统的保压。
b)一个量程为0~14500PSI,工作电压24VDC,输出4~20mA的压力变送器,用于连接圆盘记录仪记录系统压力数据,变送器配5米数据线。
(4)一个超高压截止阀,工作压力可达140MPa,用于卸去试压压力。
(5)一套1〞气源管汇,包括截止阀,气源三联件及两个气源的压力表,分别用来显示:气源压力和调压之后供给泵组的压力。
(6)两套圆盘记录仪,用于实时记录试压压力数据,工作电压220VAC,输入信号4~20mA,记录仪共配500张记录纸,记录仪配5米电源线。
(7)其它必要的滤清器,截止阀,溢流阀及连接管件等。
(8)两根ø6×15m×150MPa高压试压软管。
(9)一套备件,主要含单流阀、截止阀等。
(10)一套密封件,主要是易损件。
(11)一套工具,主要含扳手等。
(12)文件资料两套,含合格证,试压报告,说明书,压力表、传感器、记录仪校验证书等必要的文件资料。
(13)公英制单位,中英文铭牌。
3.质量保证及售后服务承诺
a.截止阀、单流阀、气动泵换向阀如出问题要一年内免费维修或更换,但维修更换的前提条件是工作介质过滤精度达到或高于100um。如果达不到过滤精度要求,维修更换的费用由甲方承担。
b.产品配发检验合格证书和适量使用说明书,以确保用户能正确安装使用我公司产品。
c.公司保证出厂的产品均严格按照要求生产和检验,不合格的产品决不出厂。
d.严格执行国家工业产品售后服务有关规定,在出厂产品一年内以内,若买方能够证实产品是符合本公司建议的方法正确安装与使用;能够证实产品本身确有设计、材料或加工缺陷,并向本公司提出书面申请,本公司将负现缺陷产品免费召回维修,更换或按订货价全额退款。
e.用户对我公司产品提出质量异议,公司保证在接到用户提出异议后24小时内作出处理意见。若需现场解决的,保证派出专业技术服务人员,并做到质量问题不解决服务人员不撤离。对每件用户反馈的产品质量问题及处理结果我公司将予以存档。
