超高压气动试压泵-防喷器远程控制装置设备使用说明

来源:达凯思机械    作者:达凯思   时间:2019-03-27 16:14:51

地面防喷器控制装置

1.概述

地面防喷器控制装置(以下简称控制装置)是控制井口组以及液动节流阀、压井阀的重要设备,是钻井、修井作业中防止井喷不可缺少的装置。正确的使用和维护保养对控制装置是非常重要的。

本使用手册没有对控制装置的修理和报废做出规定,但这并不意味着控制装置可以无限期的使用。使用者和维修人员应当对控制装置是否需要维修、大修或报废做出适宜的判断。

2.型号说明:

    地面防喷器控制装置型号表示方法如下(以FKQ320-4为例):

FK: 地面防喷器控制装置产品代号

Q: 遥控型式(Q为气控液型、空位时无遥控)

320: 蓄能器总容积(此例为320L)

4: 控制对象数为(此例为4个)

B: 结构改进次数(第二次改进)


3.主要技术参数:

系统公称压力:         21 MPa                  3000 psi

系统最高工作压力:       34.5MPa                5000psi

系统调压范围:              014 MPa               02000 psi

蓄能器充氮压力:            7±0.7 MPa              1000±100 psi

压力控制器调定范围:        1921 MPa          27003000 psi

液气开关调定范围:          17.521MPa         25003000 psi

气源压力:                  0.650.8 MPa           93115 psi

    源:                  380±19 V50Hz

环境温度:               -13~40℃

注意:超过上述技术指标时需要特殊订货。

4. 结构及特点

FKQ系列地面防喷器控制装置主要由以下部件组成:

远程控制台(一般配有保护房)

司钻控制台

空气管缆

液压管线(软管线或者管排架、闭合弯管等硬管线,需定货时说明)

FK系列地面防喷器控制装置主要由以下部件组成:

远程控制台 (一般配有保护房)

液压管线(软管线或者管排架、闭合弯管等硬管线,需定货时说明)

根据顾客要求,部分型号产品可增加以下功能:

报警装置

氮气备用系统

压力补偿装置

地面防喷器控制装置的布置与连接如图一所示。

注意:地面防喷器控制装置的组成根据顾客订货范围会有变化。

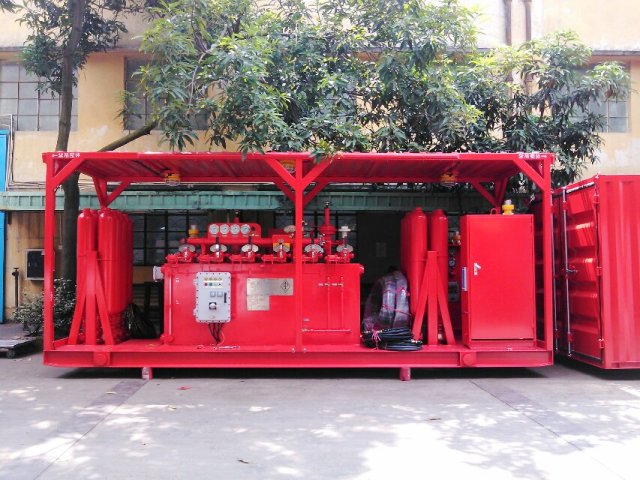

4.1 远程控制台

远程控制台由底座、油箱、泵组、蓄能器组、管汇、各种阀件、仪表及电控箱等组成。远程控制台的主要功能是由泵组产生高压控制液,并储存在蓄能器组中。当需要开、关防喷器时,来自蓄能器的高压控制液通过管汇的三位四通转阀被分配到各个控制对象(防喷器)中。

远程控制台的特点是:

配有两套独立的动力源。FKQ系列配有电动油泵和气动油泵,FK系列配有电动油泵和手动油泵。即使在断电的情况下,亦可保证系统正常工作。

蓄能器组有足够的高压液体储备,满足关闭全部防喷器组和打开液动阀的控制要求。任一蓄能器瓶的失效,蓄能器给总液量的损失不大于25%,符合API规范的要求。

电动油泵和气动油泵均带有自动启动、停止的控制装置。在正常工作中即使自动控制装置失灵,溢流阀也可以迅速溢流,保证系统安全。

每个防喷器的开、关动作均由相应的三位四通转阀控制。FKQ系列控制装置既可直接用手动换向,又可气动遥控换向。FK系列控制装置只能手动换向。

远程控制台的控制管汇上有备用压力源接口,可以在需要时引入压力源,如氮气备用系统等。

FKQ系列控制装置的环形防喷器控制回路可以远程气动调压,而且当气源突然失效时,控制压力可以自动恢复为初始设定值,符合API规范要求。

4.2 司钻控制台

    FKQ系列控制装置可以配有司钻控制台。司钻控制台通常安装在钻台上,使司钻能够很方便地对防喷器实现遥控。

    司钻控制台特点是:

工作介质为压缩空气,保证操作安全。

各气转阀的阀芯机能均为Y型,并能自动复位,在任何情况下都不影响在远程控制台上对防喷器组进行遥控操作。

具有操作记忆功能。每个三位四通气转阀分别与一个显示气缸相接,当操作转阀到位或位时,显示窗口便同时出现字或字,气转阀手柄复位后,显示标牌仍保持不变,使操作人员能了解前一次在司钻台上操作的状态。

为确保对防喷器组的操作可靠无误,司钻控制台的转阀均采用二级操作的方式,即首先要扳动气源转阀,接通气源,同时扳动控制气转阀,才能使相应的控制对象动作。

4.3 空气管缆

    空气管缆是用以连接远程控制台与司钻控制台之间的气路。空气管缆由护套及多根管芯组成,两端装有连接法兰,分别与远程控制台和司钻控制台相连,连接法兰之间用橡胶密封垫密封。

4.4 液压管线

一般情况下,远程控制台与井口防喷器组之间的距离为30m,需要用一组液压管线将它们连接起来。连接方式有硬管线连接和软管线连接。

硬管线包括管排架、闭合弯管、三弯管等。使用硬管线连接,具有安全、可靠等优点,缺点是布置安装不方便。

软管线连接具有简单、方便等优点,但在使用中应注意其安全性。

根据现场情况,也可以软、硬管线混合使用,充分发挥其各自的优点。 例如长直管线采用管排架,两端连接采用软管线。

    管排架是为保护高压控制液管线而特别设计的。管排架中按控制对象数量装有高压油管,用以将远程控制台与防喷器组连接起来。管排架之间的油管用快换活接头相连,可锤击上紧,非常方便。在管排架两端备有挡板,以保护快换活接头搬运时不受损坏。
